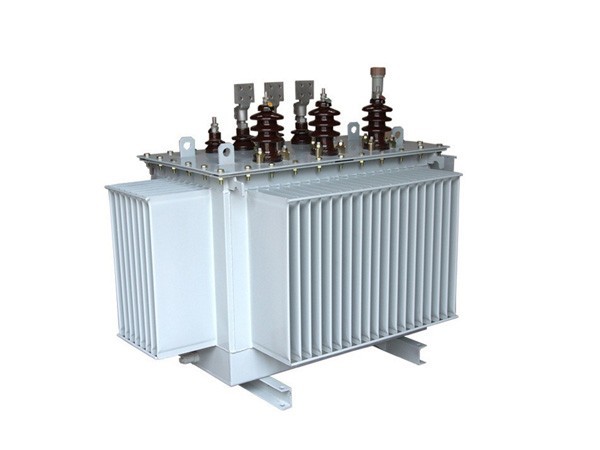

油浸式變壓器

油浸式變壓器主要絕緣方法，依靠油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及強迫油循環等。變壓器的主要部件有鐵芯，繞組，油箱，油枕，呼吸器，防爆管（壓力釋放閥），散熱器，絕緣套管，分接開關，氣體繼電器，溫度計，凈油器等。

S11系列變壓器可廣泛用于高層建筑、商業中心、地鐵、機楊、車站、工礦企業、鉆井平臺、采油平臺；特別適用于易燃、易爆等防炎要求高以及環境惡劣的場所使用，也可用居民區、商業街道、工礦企業和農村動力及照明之用。

本公司研發生產的S11系列全密封油浸式電力變壓器具有低損耗、低噪聲、高效率的優點，可取得良好的節能效果并減少污染。全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

1、變壓器鐵芯采用進口冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。

2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。

4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。

5、實測噪聲值低于標準。

本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。

鐵芯：鐵芯是變壓器的磁路部分。運行時要產生磁滯損耗和渦流損耗而發熱。為降低發熱損耗和減小體積和重量，鐵芯采用小于0.35mm導磁系數高的冷軋晶粒取向硅鋼片構成。依照繞組在鐵芯中的布置方式，有鐵芯式和鐵殼式之分。

繞阻形式：繞組又稱線圈，是變壓器的導電回路，采用銅線或鋁線繞制成多層圓筒形。一、二次繞組同心套在鐵芯柱上，為了絕緣，一般低壓繞組在里高壓繞組在外。絕緣材料包在導線外邊，保證導線之間及導線對地的絕緣。

GB 1094 電力變壓器

GB/T 15164 油浸式電力變壓器負載導冊

GB/T 6451 三相油浸式電力變壓器技術參數和要求

GB 2536 變壓器油

GB 311.1 高壓輸變電設備的絕緣配合

GB 10237 電力變壓器絕緣水平和絕緣實驗外絕緣的空氣間隙

DL/T 572 變壓器運行規程

適用環境：

1、高環境溫度：+40℃

2、低環境溫度：-25℃

3、海拔高度：<1000m

4、月平均相對濕度：90%（20℃）

5、安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。
