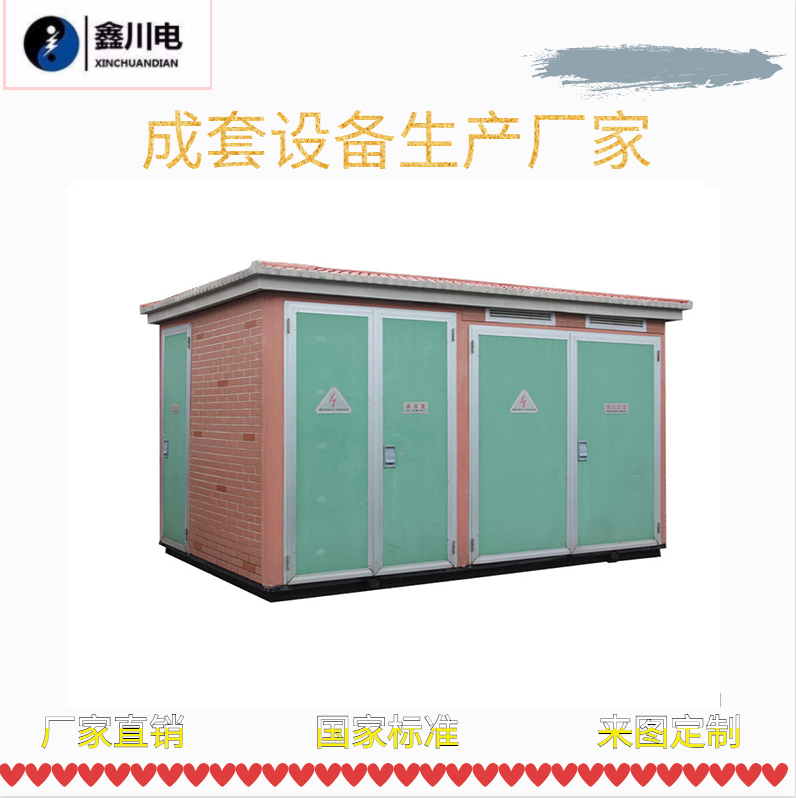

智能箱變由高壓部分、變壓器部分、低壓部分組成，組成結構分為“目”字形和“品”字形。依據方案的不同，高壓可設置環網型、終端型及雙電源進線等多種辦法；它適用于三相溝通額定電壓3~12kV，額定頻率50Hz的電力系統，作為接受和分配電能并對電路實施操控、維護及檢測的設備。

運用環境條件

(1)正常環境條件

1．周圍空氣溫度 上限： 40℃、下限：-25℃。

2．海拔：不跨過1000m。

3．相對環境溫度：空氣濕度不大于90％。

4．野外風速不跨過35m/s。

5．地上傾斜度不大于5°，無劇烈哆嗦及無沖擊的場所。

6．無導電塵土，無爆炸風險、無腐蝕金屬和電器元件的氣體場所。

(2)特別工作條件

智能箱變 在跨過規則的正常的環境條件下運用時，由用戶和制造廠洽談。

產品規劃特征

1．外殼參照國外先進技術并依據實際情況進行規劃。具有健旺、隔熱通風、功用好、防塵、防小動物、防潮、外形美麗，維護便利等特征。外殼材料有多種選擇。如：鋁合金、鋼板、復合板、不銹鋼、非金屬材料（玻璃纖維水泥）等。

2．高壓側一般選用負荷開關，也可選用真空斷路器，并且有徹底的防誤操作功用。設備可選用XGN15-12六***化硫環網柜、HXGN2-12環網柜、XGN66-12金屬關閉開式開關柜等開關柜作為高壓側配電單元，低壓側可選用GGD.GCK、MNS、GCS等開關柜作為輸出單元，變壓器可選用油浸式變壓器或干式變壓器等。

3．變電站維護功用完善，操作便利，高低壓計量可選擇，可依據用戶要求配備主動無功補償設備。

4．箱體頂蓋規劃為雙層結構，夾層間布滿泡沫塑料，具有超卓的隔熱效果。高、低壓室在其內部規劃獨立的頂板，變壓器室內設有防凝露及主動溫控監督、加熱、降溫設備。

5．箱體選用自然通風，也可加強逼通風設備。門板及側板外側對應百葉窗的方位上裝有防塵設備。

6．智能箱變 高低壓開關可選用智能儀表等設備，可與上位機進行通訊，完畢“四遙”（遙控、遙測、遙調、遙信），對設備工作情況進行不時監控，完畢智能主動化。
